SI823H8AD-IS3R

SI823H8AD-IS3R, ktorý pracuje v širokom rozsahu teplôt, spĺňa priemyselné štandardy a je vybavený voliteľnou automobilovou triedou s kvalifikáciou AEC-Q100, je meničom hry pripravený odlíšiť sa od konkurencie v izolovanom priestore ovládača brány.

Zaslať požiadavku

Popis

Technické parametre

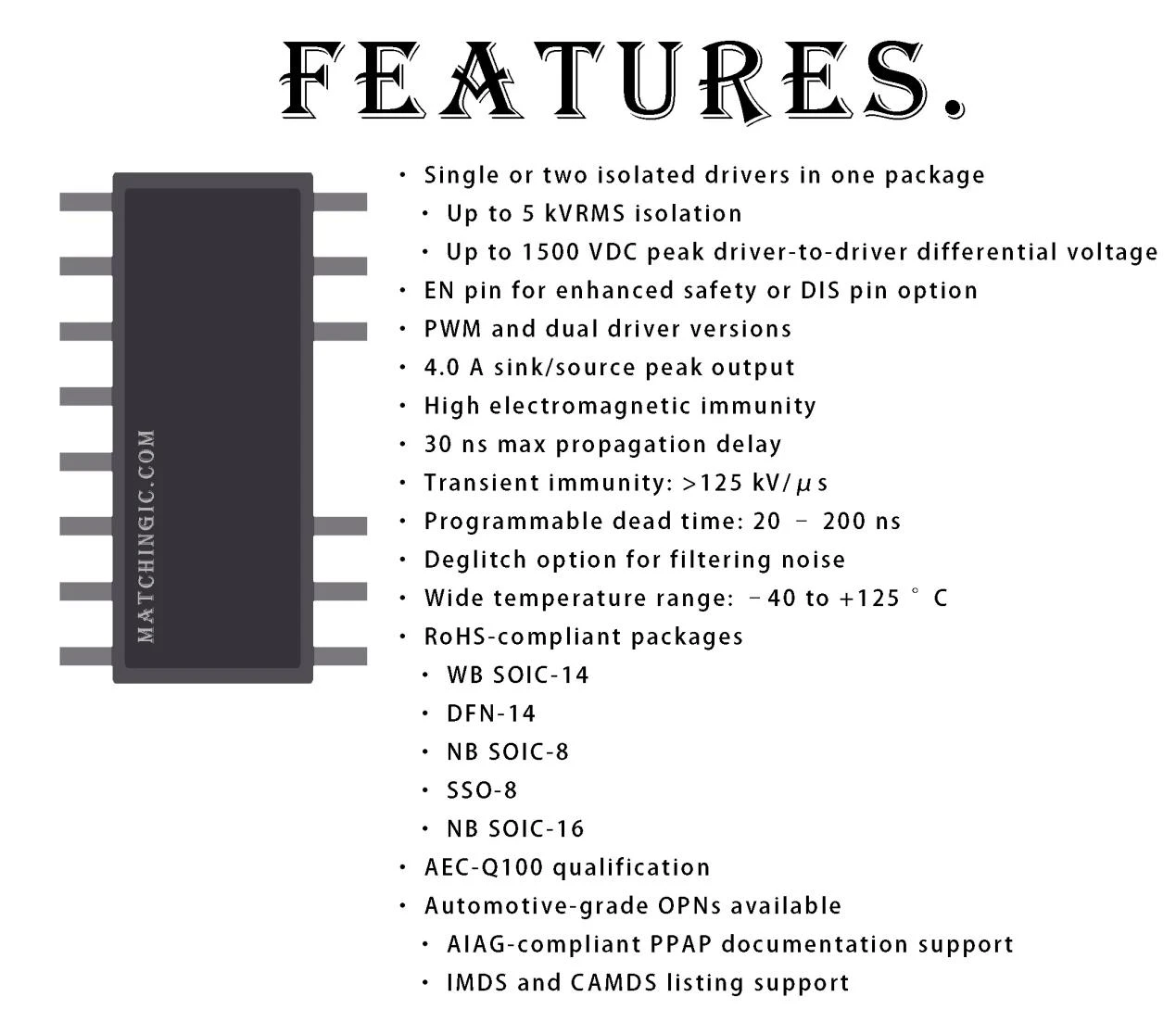

Ovládač izolovanej brány SI823H8AD-IS3R je prelomová polovodičová technológia, ktorá ponúka jedinečné možnosti, ktoré ho odlišujú od konkurenčného prostredia. So svojimi duálnymi izolovanými ovládačmi, izoláciou až 5 kVRMS a všestrannými možnosťami, ako sú piny EN a DIS, poskytuje výkonné riešenie pre rôzne aplikácie. Verzie PWM a dvoch ovládačov plus 4.0 Špičkový výstup demonštruje jeho prispôsobivosť a výkon. Je odolný voči elektromagnetickému rušeniu, má rýchle časy odozvy, maximálne oneskorenie šírenia 30 ns a je odolný voči prechodovým javom, aby bola zaistená spoľahlivosť v náročných prostrediach. Prispôsobiteľné funkcie, ako je programovateľný mŕtvy čas a možnosti deglitch filtrovania šumu, zvyšujú jeho všestrannosť.

product-1269-1103

Súvisiace produkty:

Mfr Part	SI823H8AD-AS3	SI823H8AD-AS3R	SI823H8AD-IS3	SI823H8AD-IS3R
Popis	DVR DGTL ISO GATE	DVR DGTL ISO GATE	DVR DGTL ISO GATE	DVR DGTL ISO GATE
skladom	30000	30000	30000	30000
Stav produktu	Aktívne	Aktívne	Aktívne	Aktívne
Technológia	Kapacitná väzba	Kapacitná väzba	Kapacitná väzba	Kapacitná väzba
Počet kanálov	2	2	2	2
Napäťová izolácia	2500 Vrms	2500 Vrms	2500 Vrms	2500 Vrms
Prechodná imunita bežného režimu (min)	125 kV/us	125 kV/us	125 kV/us	125 kV/us
Oneskorenie šírenia tpLH / tpHL (Max)	30 ns, 58 ns	30 ns, 58 ns	30 ns, 58 ns	30 ns, 58 ns
Prúd - Výstup vysoký, nízky	4A, 4A	4A, 4A	4A, 4A	4A, 4A
Napätie - Napájanie	6V ~ 30V	6V ~ 30V	6V ~ 30V	6V ~ 30V
Prevádzková teplota	-40-C ~ 125-C	-40-C ~ 125-C	-40-C ~ 125-C	-40-C ~ 125-C
Balenie / puzdro	WSOP14	WSOP14	WSOP14	WSOP14
Balíček	Páska a kotúč (TR)	Páska a kotúč (TR)	Páska a kotúč (TR)	Páska a kotúč (TR)

Priemyselné aplikácie:

• Systémy dodávky energie

• Riadiace systémy motora

• Izolované zdroje jednosmerného a jednosmerného prúdu

• Systémy riadenia osvetlenia

• Solárne a priemyselné invertory

Automobilové aplikácie:

• Palubné nabíjačky

• Systémy správy batérií

• Nabíjacie stanice

• Trakčné meniče

• Hybridné elektrické vozidlá

• Batériové elektrické vozidlá

VŠEOBECNÝ POPIS:

Si823Hx kombinuje dva izolované ovládače brány do jedného balíka pre aplikácie s vysokým výkonom. Si823Hx obsahuje zariadenia s jednoduchým alebo duálnym riadiacim vstupom s nezávislými alebo vysoko/dolnými výstupmi. Tieto ovládače môžu pracovať s 3.{5}} – 5,5 V vstupným VDD a maximálnym napájacím napätím disku 30 V.

Si823Hx je ideálny pre pohon výkonových MOSFET a IGBT používaných v širokej škále aplikácií spínaného napájania a riadenia motora. Tieto ovládače využívajú patentovanú technológiu silikónovej izolácie Skyworks, ktorá podporuje až 5 kVRMS na 1 minútu izolačného napätia. Táto technológia umožňuje vysoké CMTI (125 kV/µs), nižšie oneskorenia šírenia a skosenie, malé variácie s teplotou a vekom a nízke prispôsobenie jednotlivých častí.

Jedinečná architektúra koncového stupňa obsahuje zosilňovacie zariadenie, ktoré poskytuje vyššiu schopnosť vytiahnutia v oblasti Millerovej plošiny vypínača záťaže, čím podporuje rýchlejšie časy zapnutia. Táto rodina ovládačov ponúka aj niektoré unikátne funkcie, ako je ochrana proti prehriatiu, detekcia poruchy podpätia na výstupe (UVLO), programovateľnosť mŕtveho času a ovládače bezpečné pri poruche s predvolenou nízkou hodnotou v prípade straty napájania na vstupe. Rad Si823Hx ponúka dlhšiu životnosť a výrazne vyššiu spoľahlivosť v porovnaní s opto-spriahnutými pohonmi brán.

Automotive Grade je k dispozícii. Tieto produkty sa vyrábajú pomocou špecifických tokov pre automobilový priemysel vo všetkých krokoch výrobného procesu, aby sa zabezpečila robustnosť a nízka chybovosť vyžadovaná pre automobilové aplikácie.
