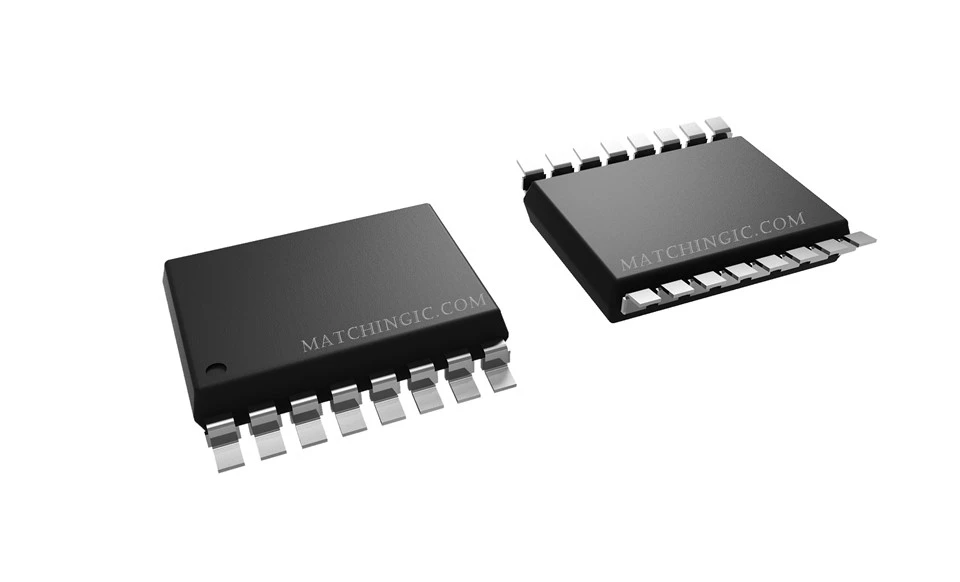

UCC21540DWR

UCC21540DWR je špičkový izolovaný ovládač brány, ktorý sa môže pochváliť radom funkcií navrhnutých na optimalizáciu výkonu a flexibility v rôznych aplikáciách.

Zaslať požiadavku

Popis

Technické parametre

Ovládač izolovanej brány UCC21540DWR sa objavuje ako výnimočné riešenie pre aplikácie výkonovej elektroniky, ktoré ponúka celý rad funkcií na zvýšenie výkonu a flexibility. Vďaka širokým možnostiam balíčka tela vrátane upgradov kompatibilných s kolíkmi a alternatívam kompaktného rozmiestnenia zariadenie vyhovuje rôznym požiadavkám na dizajn. Jeho pôsobivé možnosti výstupného pohonu až do 4-špičkového zdroja a 6-špičkového odberu zaisťujú robustné riadenie brány pre napájacie zariadenia. Všestrannosť zdroja výstupného pohonu s možnosťami pre 5-V a 8-V UVLO vyhovuje širokému spektru napájacích systémov. Výnimočná Common-Mode Transient Immunity (CMTI) presahujúca 100 V/ns zaisťuje spoľahlivosť v prostredí s vysokou hlučnosťou. Presné parametre spínania ovládača, vrátane minimálneho oneskorenia šírenia a prispôsobenia mŕtveho času, prispievajú k efektívnej a synchronizovanej prevádzke. Okrem toho jeho kompatibilita so vstupmi TTL a CMOS uľahčuje bezproblémovú integráciu do rôznych riadiacich systémov. UCC21540DWR v podstate nastavuje nový štandard pre ovládače izolovaných brán, ktorý kombinuje výkon, všestrannosť a prispôsobenie pre optimálne výsledky v aplikáciách výkonovej elektroniky.

product-1265-1082

Súvisiace produkty:

Mfr Part	UCC21540DW	UCC21540DWK	UCC21540DWKR	UCC21540DWR	UCC21540QDWKRQ1	UCC21540QDWRQ1
Popis	DVR DGTL ISO GATE	DVR DGTL ISO GATE	DVR DGTL ISO GATE	DVR DGTL ISO GATE	DVR DGTL ISO GATE	DVR DGTL ISO GATE
skladom	30000	30000	30000	30000	30000	30000
Stav produktu	Aktívne	Aktívne	Aktívne	Aktívne	Aktívne	Aktívne
Technológia	Kapacitná väzba	Kapacitná väzba	Kapacitná väzba	Kapacitná väzba	Kapacitná väzba	Kapacitná väzba
Počet kanálov	2	2	2	2	2	2
Napäťová izolácia	5700 Vrms	5700 Vrms	5700 Vrms	5700 Vrms	5700 Vrms	5700 Vrms
Prechodná imunita bežného režimu (min)	100 V/ns	100 V/ns	100 V/ns	100 V/ns	100 V/ns	100 V/ns
Oneskorenie šírenia tpLH / tpHL (Max)	40 ns, 40 ns	40 ns, 40 ns	40 ns, 40 ns	40 ns, 40 ns	40 ns, 40 ns	40 ns, 40 ns
Prúd - Výstup vysoký, nízky	4A, 6A	4A, 6A	4A, 6A	4A, 6A	4A, 6A	4A, 6A
Napätie - Napájanie	9.2V ~ 18V	9.2V ~ 18V	9.2V ~ 18V	9.2V ~ 18V	9.2V ~ 18V	9.2V ~ 18V
Prevádzková teplota	-40-C ~ 125-C	-40-C ~ 125-C	-40-C ~ 125-C	-40-C ~ 125-C	-40-C ~ 125-C	-40-C ~ 125-C
Balenie / puzdro	WSOP16	WSOP14	WSOP14	WSOP16	WSOP14	WSOP16
Balíček	Páska a kotúč (TR)	Páska a kotúč (TR)	Páska a kotúč (TR)	Páska a kotúč (TR)	Páska a kotúč (TR)	Páska a kotúč (TR)

Aplikácie:

• Izolované napájacie zdroje AC-DC a DC-DC

• Serverové, telekomunikačné, IT a priemyselné infraštruktúry

• Motorové pohony a solárne invertory

• Priemyselná doprava

Popis:

UCC2154x je izolovaná rodina dvojkanálových hradlových budičov navrhnutá s až 4-A/6-A špičkovým zdrojom/odpadovým prúdom na pohon výkonových tranzistorov MOSFET, IGBT a GaN. UCC2154x v balení DWK tiež ponúka 3.{5}} mm minimálnu vzdialenosť medzi kanálmi, čo umožňuje vyššie napätie zbernice.

Rad UCC2154x je možné nakonfigurovať ako dva lowside drivery, dva high side drivery, alebo half-bridge driver. Vstupná strana je izolovaná od dvoch výstupných budičov 5.7-kVRMS izolačnou bariérou s minimálnou 100-V/ns prechodovej odolnosti proti bežnému režimu (CMTI).

Ochranné funkcie zahŕňajú: rezistorový programovateľný mŕtvy čas, funkciu deaktivácie na súčasné vypnutie oboch výstupov, integrovaný de-glitch filter, ktorý potláča vstupné prechodové javy kratšie ako 5ns, a manipuláciu so záporným napätím až do -2V špičiek na 200ns na vstupných a výstupných kolíkoch. Všetky pomôcky majú UVLO ochranu
