ADUM131E1BRWZ-RL

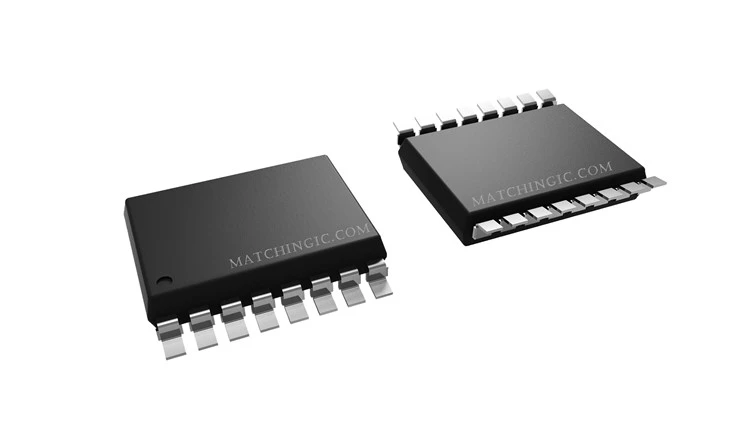

ADUM131E0BRWZ-RL je dodávaný v 16-hlavnom obale s integrovaným obvodom pre malé obrysy (SOIC) v súlade s RoHS, ktorý umožňuje jednoduchú integráciu do rôznych návrhov obvodov.

Zaslať požiadavku

Popis

Technické parametre

ADUM131E0BRWZ-RL vyniká v izolácii dát a odolnosti voči šumu. Vyznačuje sa odolnosťou proti šumu 100 kV/μs, nízkou latenciou a dátovou rýchlosťou 150 Mbps, čo zaisťuje spoľahlivý prenos s možnosťou zabezpečenia proti poruche aj v prostrediach s vysokou teplotou (až do 125 stupňov). Ideálne pre odvetvia vyžadujúce špičkový výkon a spoľahlivosť.

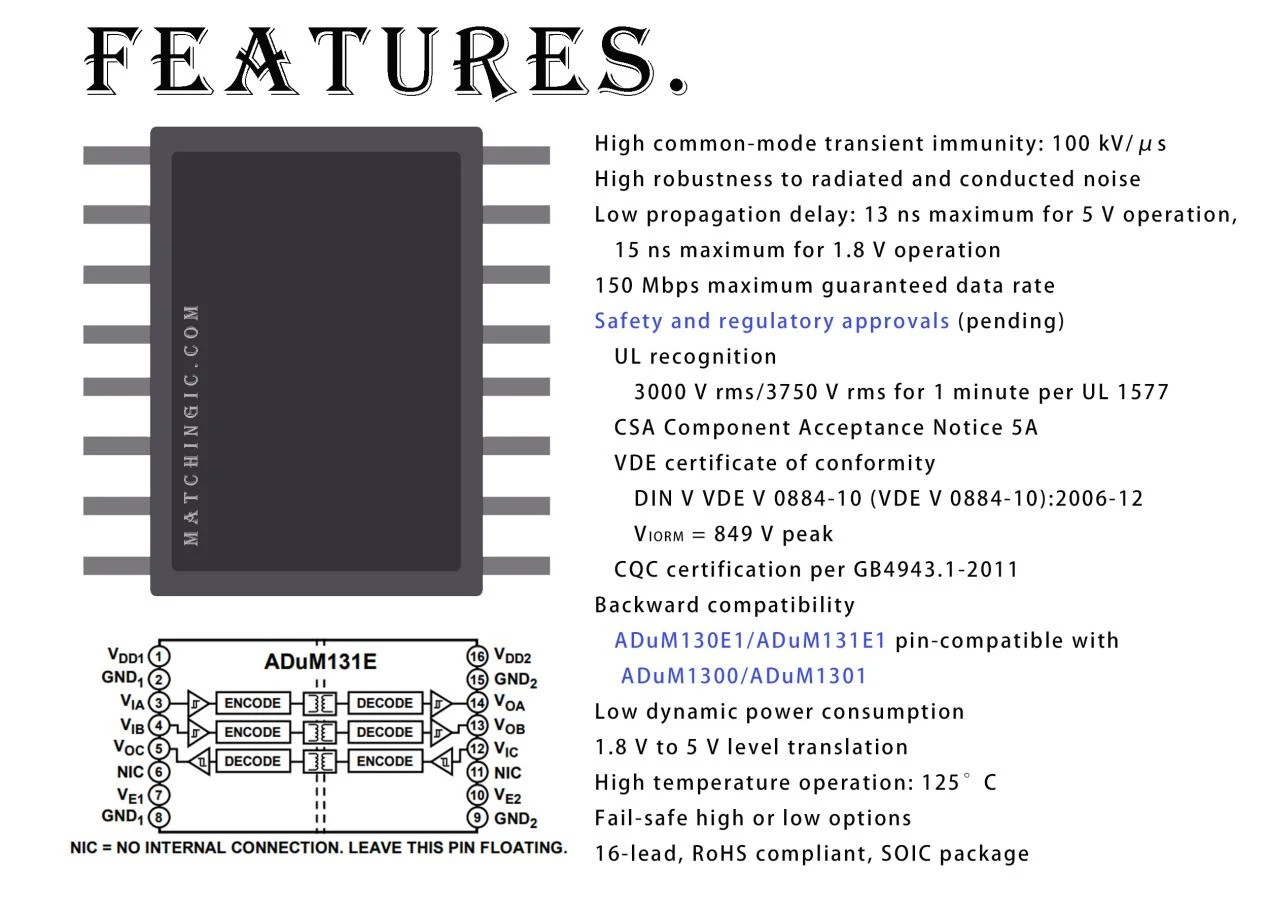

product-1268-913

Súvisiace produkty:

Mfr časť	ADUM131E1BRWZ	ADUM131E1BRWZ-RL	ADUM131E1BRZ	ADUM131E1BRZ-RL7
Popis	Digitálny izolátor	Digitálny izolátor	Digitálny izolátor	Digitálny izolátor
skladom	30000	30000	30000	30000
Stav produktu	Aktívne	Aktívne	Aktívne	Aktívne
Technológia	Kapacitná väzba	Kapacitná väzba	Kapacitná väzba	Kapacitná väzba
Typ	Všeobecný účel	Všeobecný účel	Všeobecný účel	Všeobecný účel
Napäťová izolácia	3,75 kVrms	3,75 kVrms	3 kVrms	3 kVrms
Rýchlosť prenosu dát	150 Mbps	150 Mbps	150 Mbps	150 Mbps
Izolovaná sila	Nie	Nie	Nie	Nie
Počet kanálov	3	3	3	3
Vstupy – strana 1/strana 2	2/1	2/1	2/1	2/1
Typ kanála	Jednosmerný	Jednosmerný	Jednosmerný	Jednosmerný
Prechodná imunita bežného režimu (min)	75 kV/µs	75 kV/µs	75 kV/µs	75 kV/µs
Oneskorenie šírenia tpLH & tpHL (Max)	13ns, 13ns	13ns, 13ns	13ns, 13ns	13ns, 13ns
Skreslenie šírky impulzu (max.)	3ns	3ns	3ns	3ns
Čas vzostupu / pádu (typ)	2,5 ns, 2,5 ns	2,5 ns, 2,5 ns	2,5 ns, 2,5 ns	2,5 ns, 2,5 ns
Napätie - Napájanie	1.7 V ~ 5.5 V	1.7 V ~ 5.5 V	1.7 V ~ 5.5 V	1.7 V ~ 5.5 V
Prevádzková teplota	-40 stupeň ~ 125 stupňov	-40 stupeň ~ 125 stupňov	-40 stupeň ~ 125 stupňov	-40 stupeň ~ 125 stupňov
Balenie / puzdro	WSOP16	WSOP16	SOP16	SOP16
Balíček	Páska a kotúč (TR)	Páska a kotúč (TR)	Páska a kotúč (TR)	Páska a kotúč (TR)

APLIKÁCIE:

· Univerzálna viackanálová izolácia

·Sériové periférne rozhranie (SPI) / izolácia prevodníka údajov

· Izolácia priemyselnej zbernice

VŠEOBECNÝ POPIS:

ADuM130D/ADuM130E/ADuM131D/ADuM131E1 sú trojkanálové digitálne izolátory založené na technológii Analog Devices, Inc., iCoupler®. Kombináciou vysokorýchlostných, komplementárnych kovových-oxidových polovodičov (CMOS) a technológie monolitického vzduchového jadra, tieto izolačné komponenty poskytujú vynikajúce výkonové charakteristiky lepšie ako alternatívy, ako sú optočleny a iné integrované spojky. Maximálne oneskorenie šírenia je 13 ns so skreslením šírky impulzu menej ako 3 ns pri prevádzke 5 V. Zhoda kanálov je tesná pri maximálnej rýchlosti 3,0 ns.

Dátové kanály ADuM130D/ADuM130E/ADuM131D/ADuM131E sú nezávislé a sú dostupné v rôznych konfiguráciách s menovitým výdržným napätím 3,0 kV rms alebo 3,75 kV rms (pozri Objednávkovú príručku). Zariadenia pracujú s napájacím napätím na oboch stranách v rozsahu od 1,8 V do 5 V, čo poskytuje kompatibilitu so systémami s nižším napätím a umožňuje funkciu prenosu napätia cez izolačnú bariéru.

Na rozdiel od iných alternatív optočlenov je zabezpečená jednosmerná správnosť pri absencii vstupných logických prechodov. K dispozícii sú dve rôzne bezpečnostné možnosti, v ktorých výstupy prechádzajú do vopred určeného stavu, keď nie je privedené vstupné napájanie alebo sú vstupy deaktivované. ADuM130E1/ADuM131E1 sú pinkompatibilné s ADuM1300/ADuM1301.
