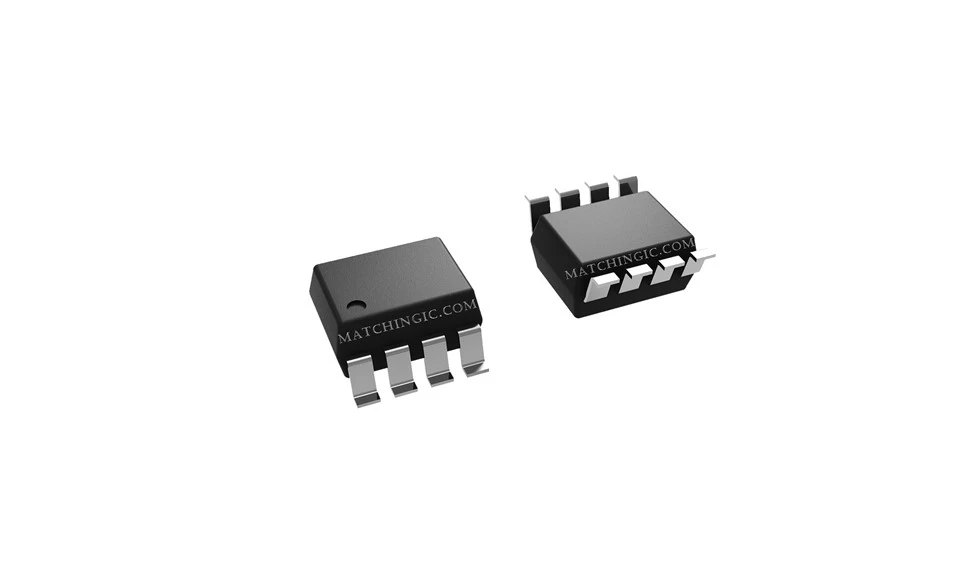

ISO7221BDR

• Priemyselná zbernica

– Modbus

– Profibus™

– Dátové zbernice DeviceNet™

• Periférne rozhranie počítača

• Rozhranie servoriadenia

• Zber dát

Zariadenia rodiny ISO7220x a ISO7221x sú dvojkanálové digitálne izolátory. Na uľahčenie rozloženia PCB sú kanály orientované v rovnakom smere v ISO7220x a v opačných smeroch v ISO7221x. Tieto zariadenia majú logickú vstupnú a výstupnú vyrovnávaciu pamäť oddelenú izolačnou bariérou TI z oxidu kremičitého (SiO2), ktorá poskytuje galvanickú izoláciu až 4000 VPK na VDE. Tieto zariadenia, používané v spojení s izolovanými zdrojmi napájania, blokujú vysoké napätie a izolujú uzemnenie, ako aj zabraňujú tomu, aby sa šumové prúdy na dátovej zbernici alebo iných obvodoch dostali do miestnej zeme a rušili alebo poškodili citlivé obvody.

Binárny vstupný signál je upravený, prevedený na vyvážený signál a potom diferencovaný kapacitnou izolačnou bariérou. Cez izolačnú bariéru prijíma diferenciálny komparátor informácie o logickom prechode, potom podľa toho nastavuje alebo resetuje klopný obvod a výstupný obvod. Cez bariéru sa posiela periodický aktualizačný impulz, aby sa zabezpečila správna úroveň jednosmerného prúdu na výstupe. Ak tento jednosmerný obnovovací impulz nie je prijatý každé 4 μs, predpokladá sa, že vstup nie je napájaný alebo nie je aktívne riadený, a bezpečnostný obvod poháňa výstup do logického vysokého stavu.

Malá kapacita a výsledná časová konštanta poskytujú rýchlu prevádzku so signalizačnými rýchlosťami dostupnými od 0 Mbps (DC) do 150 Mbps (Rýchlosť signalizácie linky je počet prechodov napätia, ktoré sa vykonajú za sekundu, vyjadrený v jednotkách bps ). Zariadenia Aoption, B-option a C-option majú vstupné prahové hodnoty TTL a filter šumu na vstupe, ktorý zabraňuje prechodu prechodných impulzov na výstup zariadenia. Zariadenia s možnosťou M majú vstupné prahy CMOS VCC/2 a nemajú filter vstupného šumu a dodatočné oneskorenie šírenia.

Zariadenia radu ISO7220x a ISO7221x vyžadujú dve napájacie napätia 2,8 V (C-Grade), 3,3 V, 5 V alebo akúkoľvek kombináciu. Všetky vstupy sú 5-tolerantné voči V, keď sú napájané z 2.{10}}V alebo 3.{12}}Napájanie V a všetky výstupy sú 4-mA CMOS.

Zariadenia radu ISO7220x a ISO7221x sa vyznačujú prevádzkou v rozsahu okolitých teplôt od –40 stupňov do +125 stupňov .
