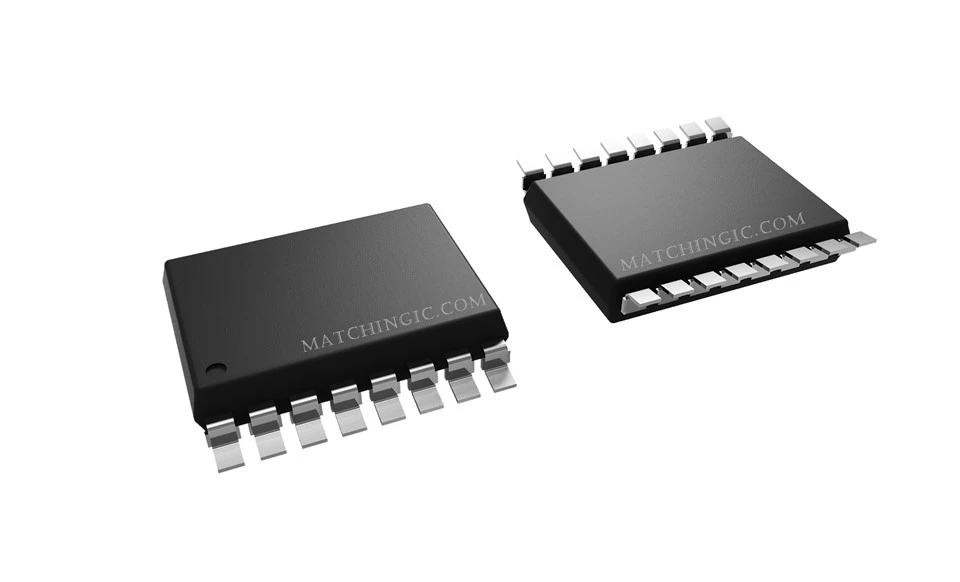

ISO7231CDWR

Súvisiace produkty: Aplikácie: • Priemyselná zbernica • Periférne rozhranie počítača • Rozhranie riadenia serva • Zber údajov Popis: ISO7230 a ISO7231 sú trojkanálové digitálne izolátory, z ktorých každý má konfiguráciu viacerých kanálov a funkcie umožňujúce výstup....

Zaslať požiadavku

Popis

Technické parametre

Súvisiace produkty:

Mfr časť	ISO7231CDW	ISO7231CDWG4	ISO7231CDWR	ISO7231CDWRG4	ISO7231CQDWRQ1
Popis	Digitálny izolátor	Digitálny izolátor	Digitálny izolátor	Digitálny izolátor	Digitálny izolátor
skladom	30000	30000	30000	30000	30000
Stav produktu	Aktívne	Aktívne	Aktívne	Aktívne	Aktívne
Technológia	Kapacitná väzba	Kapacitná väzba	Kapacitná väzba	Kapacitná väzba	Kapacitná väzba
Typ	Všeobecný účel	Všeobecný účel	Všeobecný účel	Všeobecný účel	Všeobecný účel
Napäťová izolácia	2,5 kVrms	2,5 kVrms	2,5 kVrms	2,5 kVrms	4 kVrms
Rýchlosť prenosu dát	25 Mbps	25 Mbps	25 Mbps	25 Mbps	1 Mbps
Izolovaná sila	Nie	Nie	Nie	Nie	Nie
Počet kanálov	3	3	3	3	3
Vstupy – strana 1/strana 2	2/1	2/1	2/1	2/1	2/1
Typ kanála	Jednosmerný	Jednosmerný	Jednosmerný	Jednosmerný	Jednosmerný
Prechodná imunita bežného režimu (min)	25 kV/µs	25 kV/µs	25 kV/µs	25 kV/µs	25 kV/µs
Oneskorenie šírenia tpLH & tpHL (Max)	42 ns, 42 ns	42 ns, 42 ns	42 ns, 42 ns	42 ns, 42 ns	45 ns, 45 ns
Skreslenie šírky impulzu (max.)	2,5 ns	2,5 ns	2,5 ns	2,5 ns	5ns
Čas vzostupu / pádu (typ)	2NS, 2ns	2NS, 2ns	2NS, 2ns	2NS, 2ns	2NS, 2ns
Napätie - Napájanie	3.15 V ~ 5.5 V	3.15 V ~ 5.5 V	3.15 V ~ 5.5 V	3.15 V ~ 5.5 V	3.15 V ~ 5.5 V
Prevádzková teplota	-40 stupeň ~ 125 stupňov	-40 stupeň ~ 125 stupňov	-40 stupeň ~ 125 stupňov	-40 stupeň ~ 125 stupňov	-40 stupeň ~ 125 stupňov
Balenie / puzdro	WSOP16(7,5x1,27)10,5	WSOP16(7,5x1,27)10,5	WSOP16(7,5x1,27)10,5	WSOP16(7,5x1,27)10,5	WSOP16(7,5x1,27)10,5
Balíček	Páska a kotúč (TR)	Páska a kotúč (TR)	Páska a kotúč (TR)	Páska a kotúč (TR)	Páska a kotúč (TR)

Aplikácie:

• Priemyselná zbernica

• Počítačové periférne rozhranie

• Rozhranie servoriadenia

• Zber dát

Popis:

ISO7230 a ISO7231 sú trojkanálové digitálne izolátory, z ktorých každý má konfiguráciu viacerých kanálov a funkcie umožňujúce výstup. Tieto zariadenia majú logické vstupné a výstupné vyrovnávacie pamäte oddelené izolačnou bariérou oxidu kremičitého (SiO2) TI. Tieto zariadenia, používané v spojení s izolovanými zdrojmi napájania, blokujú vysoké napätie, izolujú uzemnenie a zabraňujú tomu, aby šumové prúdy na dátovej zbernici alebo iných obvodoch vnikli do miestnej zeme a rušili alebo poškodzovali citlivé obvody.

Populárne Tagy: iso7231cdwr, Čína iso7231cdwr výrobcovia, dodávatelia
