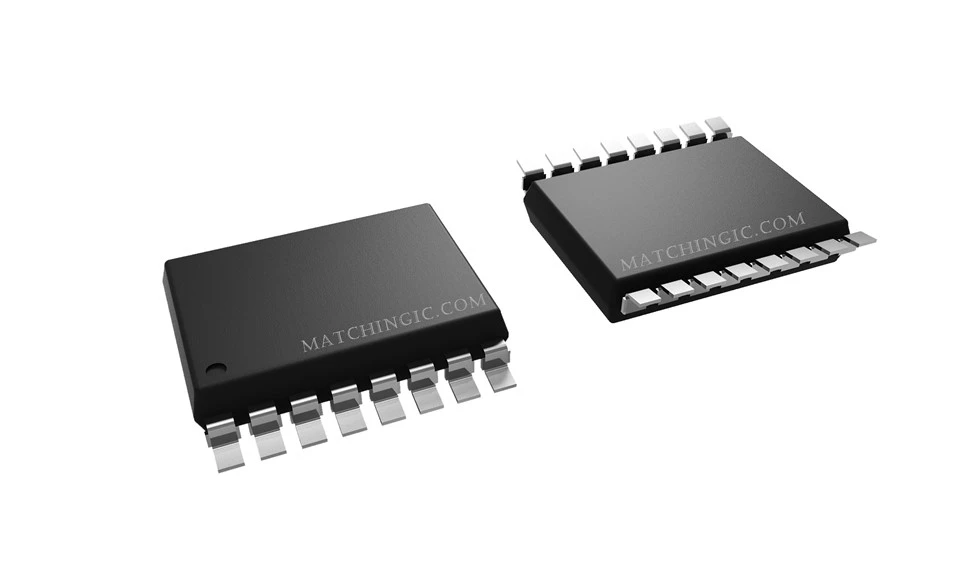

ISO7521CDWR

Súvisiace produkty: Aplikácie: • Výmena optočlena v: – Priemyselné priemyselné zbernice – ProfiBus – ModBuses – Dátové zbernice DeviceNet™ – Rozhrania servoriadenia – Riadenie motora – Napájacie zdroje – Batérie Popis: ISO7520C...

Zaslať požiadavku

Popis

Technické parametre

Súvisiace produkty:

Mfr Part	ISO7521CDW	ISO7521CDWR
Popis	Digitálny izolátor	Digitálny izolátor
skladom	30000	30000
Stav produktu	Aktívne	Aktívne
Technológia	Kapacitná väzba	Kapacitná väzba
Typ	Všeobecný účel	Všeobecný účel
Napäťová izolácia	4243 Vrms	4243 Vrms
Rýchlosť prenosu dát	1 Mbps	1 Mbps
Izolovaná sila	Nie	Nie
Počet kanálov	2	2
Vstupy – strana 1/strana 2	1/1	1/1
Typ kanála	Jednosmerný	Jednosmerný
Prechodná imunita bežného režimu (min)	25 kV/µs	25 kV/µs
Oneskorenie šírenia tpLH & tpHL (Max)	14ns, 14ns	14ns, 14ns
Skreslenie šírky impulzu (max.)	3,7 ns	3,7 ns
Čas vzostupu / pádu (typ)	1ns, 1ns	1ns, 1ns
Napätie - Napájanie	3.15 V ~ 3.45 V,4.75 V ~ 5.25 V	3.15 V ~ 3.45 V,4.75 V ~ 5.25 V
Prevádzková teplota	-40 stupeň ~ 105 stupňov	-40 stupeň ~ 105 stupňov
Balenie / puzdro	WSOP16(7,5x1,27)10,5	WSOP16(7,5x1,27)10,5
Balíček	Páska a kotúč (TR)	Páska a kotúč (TR)

Aplikácie:

• Výmena optočlena v:

– Priemyselné poľné zbernice

– ProfiBusy

– ModBuses

– Dátové zbernice DeviceNet™

– Rozhrania servoriadenia

- Ovládanie motora

- Napájacie zdroje

– Akumulátory

Popis:

ISO7520C a ISO7521C poskytujú galvanickú izoláciu až 4243 VRMS na 1 minútu na UL a 6000 VPK na VDE. Tieto zariadenia sú tiež certifikované podľa noriem IEC 60950-1, IEC 61010-1 a IEC 60601-1 so zosilnenou izoláciou VRMS na 5000 koncových zariadení. Tieto digitálne izolátory majú dva izolované kanály s jednosmernou (ISO7520C) a obojsmernou (ISO7521C) konfiguráciou kanála. Každý izolačný kanál má logický vstup a výstupný vyrovnávaciu pamäť oddelené oxidom kremičitým (SiO2 • 3.3-V a 5.{101} {15}}V Level Translation ) izolačná bariéra. Tieto zariadenia, ktoré sa používajú v spojení s izolovanými zdrojmi napájania, zabraňujú tomu, aby sa šumové prúdy na dátovej zbernici alebo iných obvodoch dostali do miestnej zeme a rušili alebo poškodili citlivé obvody. Zariadenia majú vstupné prahové hodnoty TTL a môžu pracovať s 3{17}} a 5-V zdrojmi. Všetky vstupy sú 5-tolerantné voči V, keď sú napájané z 3.{21}}V.

POZNÁMKA: ISO7520C a ISO7521C sú špecifikované pre prenosové rýchlosti do 1 Mbps. Vďaka rýchlej dobe odozvy budú tieto zariadenia prenášať aj rýchlejšie dáta s oveľa kratšími šírkami impulzov. Konštruktéri musia v prípade potreby pridať externé filtrovanie na odstránenie rušivých signálov s trvaním vstupného impulzu < 20 ns.

Populárne Tagy: iso7521cdwr, Čína iso7521cdwr výrobcovia, dodávatelia
