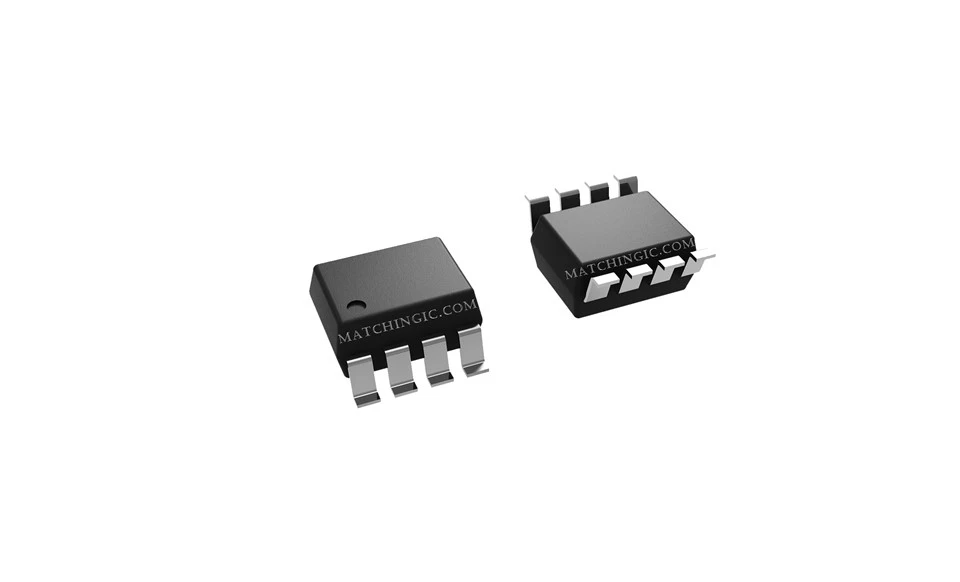

ACSL-6210-50RE

Súvisiace produkty: Aplikácie: •Serial Peripheral Interface (SPI) •Inter-Integrated Interface (I2C) •Plne duplexná komunikácia •Prijímač s izolovanou linkou •Rozhrania mikroprocesorového systému •Digitálna izolácia pre A/D a D/A konverziu •Vstup/výstup prístroja. ..

Zaslať požiadavku

Popis

Technické parametre

Súvisiace produkty:

Mfr časť	ACSL-6210-00RE	ACSL-6210-06RE	ACSL-6210-50RE	ACSL-6210-56RE
Popis	OPTOISO 2,5KV 2CH OTVORENÝ KOL	OPTOISO 2,5KV 2CH OTVORENÝ KOL	OPTOISO 2,5KV 2CH OTVORENÝ KOL	OPTOISO 2,5KV 2CH OTVORENÝ KOL
skladom	40000	40000	40000	40000
Stav produktu	Aktívne	Aktívne	Aktívne	Aktívne
Počet kanálov	2	2	2	2
Napäťová izolácia	2500 Vrms	2500 Vrms	2500 Vrms	2500 Vrms
Prechodná imunita bežného režimu (min)	10 kV/μs	10 kV/μs	10 kV/μs	10 kV/μs
Typ vstupu	DC	DC	DC	DC
Typ výstupu	Otvorený zberateľ, Schottky	Otvorený zberateľ, Schottky	Otvorený zberateľ, Schottky	Otvorený zberateľ, Schottky
Prúd - Výstup / Kanál	50 mA	50 mA	50 mA	50 mA
Rýchlosť prenosu dát	15 MBd	15 MBd	15 MBd	15 MBd
Oneskorenie šírenia tpLH / tpHL (Max)	100 ns, 100 ns	100 ns, 100 ns	100 ns, 100 ns	100 ns, 100 ns
Napätie – vpred (Vf) (typ)	1.52V	1.52V	1.52V	1.52V
Prúd - DC Forward (If) (Max)	15 mA	15 mA	15 mA	15 mA
-Napätie - Napájanie	3V ~ 5.5V	3V ~ 5.5V	3V ~ 5.5V	3V ~ 5.5V
Prevádzková teplota	-40 stupeň ~ 100 stupňov	-40 stupeň ~ 100 stupňov	-40 stupeň ~ 100 stupňov	-40 stupeň ~ 100 stupňov
Balenie / puzdro	SOP8 (3,9 x 1,27)	SOP8 (3,9 x 1,27)	SOP8 (3,9 x 1,27)	SOP8 (3,9 x 1,27)
Balíček	Páska a kotúč (TR)	Páska a kotúč (TR)	Páska a kotúč (TR)	Páska a kotúč (TR)

Aplikácie:

• Serial Peripheral Interface (SPI)

•Inter-Integrated Interface (I2C)

•Plne duplexná komunikácia

•Prijímač izolovanej linky

•Mikroprocesorové systémové rozhrania

•Digitálna izolácia pre A/D a D/A konverziu

• Izolácia vstupu/výstupu prístroja

• Eliminácia uzemňovacej slučky

Popis:

Broadcom® ACSL{{0}}xx0 sú skutočne izolované, viackanálové a obojsmerné, vysokorýchlostné optočleny. Integrácia viacerých optočlenov v monolitickej forme je dosiahnutá prostredníctvom patentovanej výrobnej technológie. Tieto zariadenia poskytujú plne duplexný a obojsmerný izolovaný prenos dát a komunikačnú schopnosť v kompaktných obaloch na povrchovú montáž. Dostupné v 15-možnosti rýchlosti Mbd a širokom rozsahu napájacieho napätia.

Táto vysoká hustota kanálov ich robí ideálne vhodnými na izoláciu zariadení na konverziu dát, paralelných zberníc a periférnych rozhraní. Sú dostupné v 8-kolíkovom a 16-kolíčkovom úzkom obale SOIC a sú špecifikované v rozsahu teplôt od –40 stupňov do +100 stupňov .

POZOR!

Pri manipulácii a montáži tohto komponentu vykonajte bežné statické opatrenia, aby ste predišli poškodeniu, degradácii alebo obom, ktoré môže spôsobiť ESD. Komponenty uvedené v tomto údajovom liste nie sú určené na použitie vo vojenských alebo leteckých aplikáciách alebo prostrediach.
