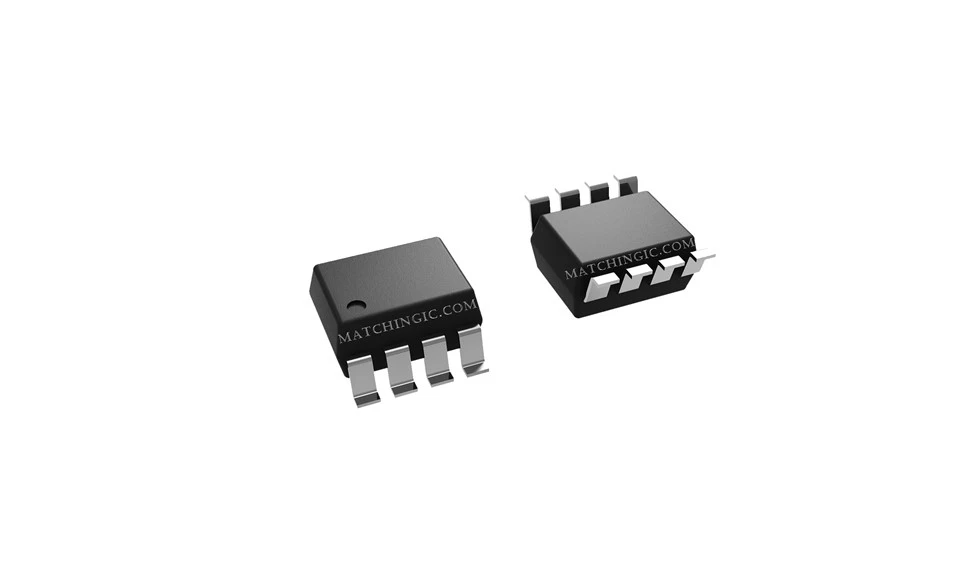

Foto spojka Logická brána HCPL062NR1
Popis
Technické parametre
Súvisiace produkty:
|
Mfr časť |
HCPL062N |
HCPL062NR1 |
HCPL062NR1V |
HCPL062NR2 |
HCPL062NR2V |
HCPL062NV |
|
skladom |
40000 |
40000 |
40000 |
40000 |
40000 |
40000 |
|
Stav produktu |
Aktívne |
Aktívne |
Aktívne |
Aktívne |
Aktívne |
Aktívne |
|
Počet kanálov |
2 |
2 |
2 |
2 |
2 |
2 |
|
Napätie - izolácia |
2500 Vrms |
2500 Vrms |
2500 Vrms |
2500 Vrms |
2500 Vrms |
2500 Vrms |
|
Prechodná imunita bežného režimu (min) |
25 kV/μs |
25 kV/μs |
25 kV/μs |
25 kV/μs |
25 kV/μs |
25 kV/μs |
|
Typ vstupu |
DC |
DC |
DC |
DC |
DC |
DC |
|
Typ výstupu |
Otvorený zberateľ, Schottky |
Otvorený zberateľ, Schottky |
Otvorený zberateľ, Schottky |
Otvorený zberateľ, Schottky |
Otvorený zberateľ, Schottky |
Otvorený zberateľ, Schottky |
|
Prúd - Výstup / Kanál |
15 mA |
15 mA |
15 mA |
15 mA |
15 mA |
15 mA |
|
Rýchlosť prenosu dát |
10 Mbps |
10 Mbps |
10 Mbps |
10 Mbps |
10 Mbps |
10 Mbps |
|
Oneskorenie šírenia tpLH / tpHL (Max) |
90 ns, 75 ns |
90 ns, 75 ns |
90 ns, 75 ns |
90 ns, 75 ns |
90 ns, 75 ns |
90 ns, 75 ns |
|
Napätie – vpred (Vf) (typ) |
1.75V |
1.75V |
1.75V |
1.75V |
1.75V |
1.75V |
|
Prúd - DC Forward (If) (Max) |
50 mA |
50 mA |
50 mA |
50 mA |
50 mA |
50 mA |
|
Napätie - Napájanie |
2.7 V ~ 3.3 V |
2.7 V ~ 3.3 V |
2.7 V ~ 3.3 V |
2.7 V ~ 3.3 V |
2.7 V ~ 3.3 V |
2.7 V ~ 3.3 V |
|
Prevádzková teplota |
-40 stupeň ~ 85 stupňov |
-40 stupeň ~ 85 stupňov |
-40 stupeň ~ 85 stupňov |
-40 stupeň ~ 85 stupňov |
-40 stupeň ~ 85 stupňov |
-40 stupeň ~ 85 stupňov |
|
Balenie / puzdro |
SOP8 (3,9 x 1,27) |
SOP8 (3,9 x 1,27) |
SOP8 (3,9 x 1,27) |
SOP8 (3,9 x 1,27) |
SOP8 (3,9 x 1,27) |
SOP8 (3,9 x 1,27) |
|
Balíček |
Páska a kotúč (TR) |
Páska a kotúč (TR) |
Páska a kotúč (TR) |
Páska a kotúč (TR) |
Páska a kotúč (TR) |
Páska a kotúč (TR) |
Aplikácias:
• Odstránenie uzemňovacej slučky
• Poľné zbernice
• Linkový prijímač, prenos dát
• Dátový multiplex
• Prepínanie napájacích zdrojov
• Výmena pulzného transformátora
• Počítač-periférne rozhranie
• Izolácia vstupu/výstupu prístrojov
Všeobecný popis:
Optočleny HCPL062N sa skladajú z AlGaAs LED, ktoré sú opticky spojené s veľmi rýchlym integrovaným fotodetektorovým logickým hradlom pozostávajúcim z bipolárnych tranzistorov v procese CMOS pre zníženie spotreby energie. Výstup má otvorený kolektor, čo umožňuje káblové výstupy OR. Zariadenia sú umiestnené v kompaktnom malom balení. Prepojené parametre sú zaručené v teplotnom rozsahu od -40 stupňov do +85 stupňov . Vnútorný štít proti hluku a poskytuje vynikajúce potlačenie bežného režimu.
