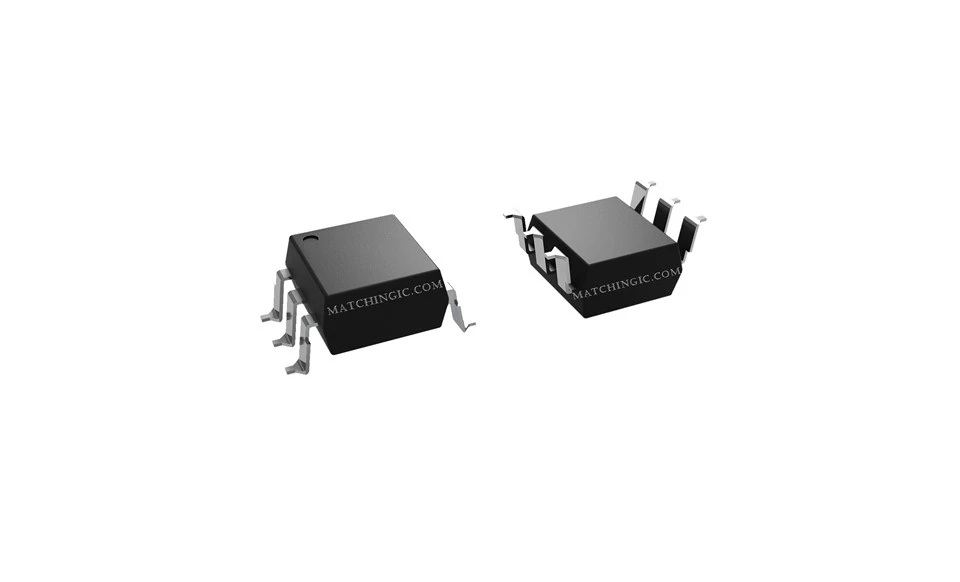

ASSR-1611-501E

·Priemyselné ovládacie prvky

· Automatizácia továrne

· Systémy zberu údajov

· Meracie prístroje

· Lekárske systémy

·Bezpečnostné systémy

· Výmena EMR/Jazýčkového relé

Broadcom® ASSR-1611 je špeciálne navrhnutý pre vysokoprúdové aplikácie, ktoré sa bežne vyskytujú v priemyselných zariadeniach. Relé je polovodičovou náhradou za jednopólové, normálne otvorené, 1 elektromechanické relé typu A.

ASSR{{0}} pozostáva zo vstupného stupňa AlGaAs infračervenej diódy vyžarujúcej svetlo (LED), ktorá je opticky prepojená s obvodom vysokonapäťového výstupného detektora. Detektor sa skladá z vysokorýchlostného fotovoltaického diódového poľa a budiaceho obvodu na zapnutie/vypnutie dvoch diskrétnych vysokonapäťových MOSFET. Relé zopne (kontakt sa zopne) s minimálnym vstupným prúdom 5 mA cez vstupnú LED. Relé sa vypne (kontakt sa otvorí) pri vstupnom napätí 0,8 V alebo menej. Elektrické a spínacie charakteristiky sú špecifikované v teplotnom rozsahu –40 stupňov až +85 stupňov .

Zapojenie ASSR{0}} A, ako je znázornené na schéme, umožňuje relé spínať striedavé alebo jednosmerné zaťaženie. Zapojenie B so svojimi výhodami zníženého odporu zapnutia a vyššieho výstupného prúdu umožňuje relé spínať iba jednosmerné záťaže.
