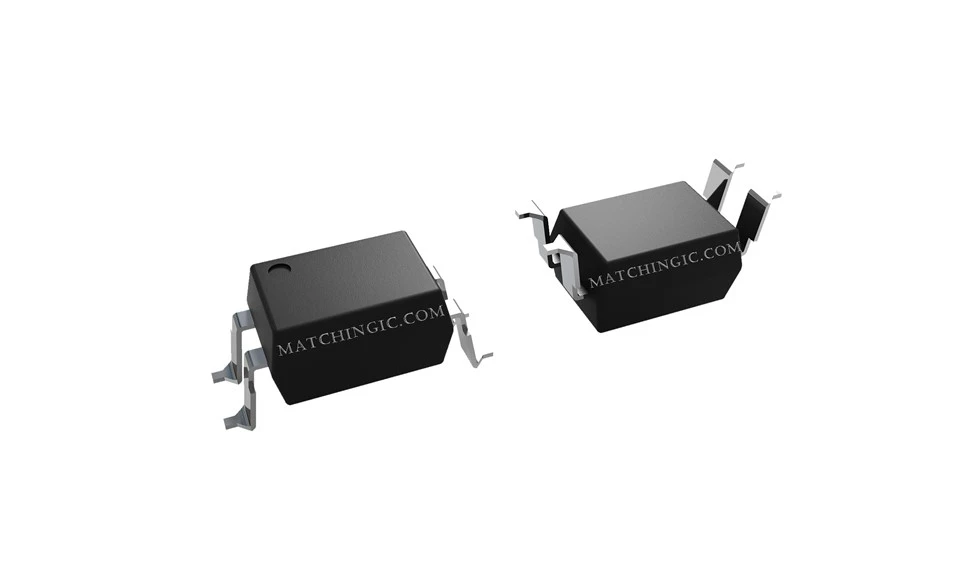

SFH6286-3T
Popis
Technické parametre
Súvisiace produkty:
|
Mfr Part |
SFH6286-3 |
SFH6286-3T |
SFH6286-3X001 |
SFH6286-3X001T |
|
Popis |
OPTOČLEN, FOTOTRANSISTOR OUT |
OPTOČLEN, FOTOTRANSISTOR OUT |
OPTOČLEN, FOTOTRANSISTOR OUT |
OPTOČLEN, FOTOTRANSISTOR OUT |
|
skladom |
80000 |
80000 |
80000 |
80000 |
|
Stav produktu |
Aktívne |
Aktívne |
Aktívne |
Aktívne |
|
Napätie - izolácia |
5300 Vrms |
5300 Vrms |
5300 Vrms |
5300 Vrms |
|
Aktuálny prenosový pomer (min) |
100 % pri 1 mA |
100 % pri 1 mA |
100 % pri 1 mA |
100 % pri 1 mA |
|
Aktuálny prenosový pomer (max.) |
320 % pri 1 mA |
320 % pri 1 mA |
320 % pri 1 mA |
320 % pri 1 mA |
|
Čas zapnutia/vypnutia (typ) |
6 us, 5,5 us |
6 us, 5,5 us |
6 us, 5,5 us |
6 us, 5,5 us |
|
Typ vstupu |
AC, DC |
AC, DC |
AC, DC |
AC, DC |
|
Typ výstupu |
Tranzistor AC/DC |
Tranzistor AC/DC |
Tranzistor AC/DC |
Tranzistor AC/DC |
|
Napätie – výstup (max.) |
55V |
55V |
55V |
55V |
|
Prúd - Výstup / Kanál |
50 mA |
50 mA |
50 mA |
50 mA |
|
Napätie – vpred (Vf) (typ) |
1.1V |
1.1V |
1.1V |
1.1V |
|
Prúd - DC Forward (If) (Max) |
50 mA |
50 mA |
50 mA |
50 mA |
|
Prevádzková teplota |
-55-C ~ 100-C |
-55-C ~ 100-C |
-55-C ~ 100-C |
-55-C ~ 100-C |
|
Balenie / puzdro |
SMD4 (7,62 mm) |
SMD4 (7,62 mm) |
SMD4 (7,62 mm) |
SMD4 (7,62 mm) |
|
Balíček |
Páska a kotúč (TR) |
Páska a kotúč (TR) |
Páska a kotúč (TR) |
Páska a kotúč (TR) |
Všeobecný popis:
SFH628A (DIP) a SFH6286 (SMD) sa vyznačujú vysokým pomerom prenosu prúdu, nízkou väzbovou kapacitou a vysokým izolačným napätím. Tieto prepojovacie členy majú GaAs infračervenú emitujúcu diódu, ktorá je opticky spojená s kremíkovým planárnym fototranzistorovým detektorom a je zabudovaná v plastovom DIP-4 alebo SMD puzdre.
Spojovacie zariadenia sú určené na prenos signálu medzi dvoma elektricky oddelenými obvodmi.
Spojky sú stohovateľné na konci s rozstupom vodičov 2,54 mm. Povrchové a svetlé vzdialenosti > 8 mm sú dosiahnuté s možnosťou 6. Táto verzia je v súlade s IEC 60950 (DIN VDE 0805) pre zosilnenú izoláciu do prevádzkového napätia 400 VRMS alebo DC.
