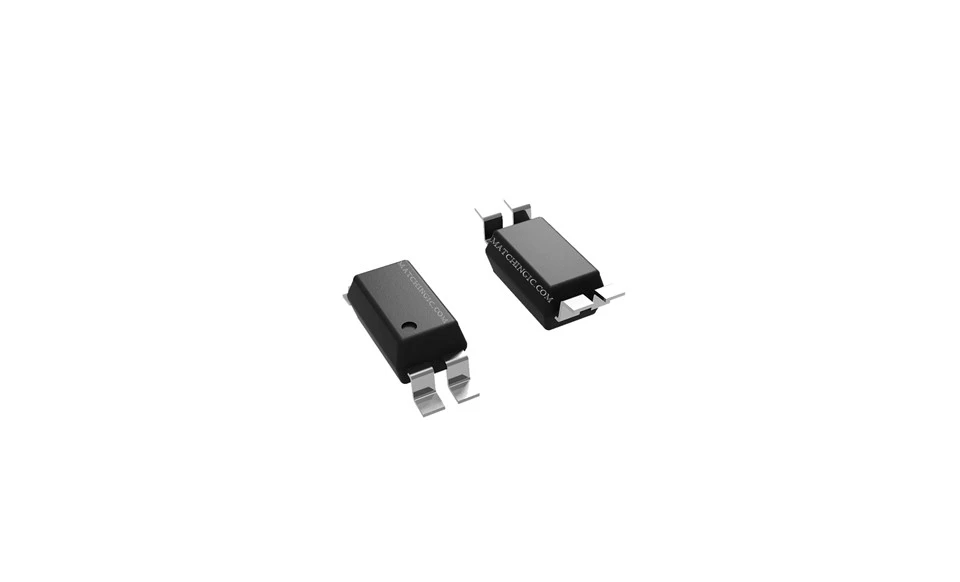

TLP292-4

Súvisiace produkty: Aplikácie: • Programovateľné ovládače • Spínané napájacie zdroje • Simplexné/multiplexné dátové prenosy Všeobecný popis : TLP292-4 pozostáva z fototranzistorov opticky spojených s dvomi infračervenými vyžarovacími diódami zapojenými inverzne paralelne a môže fungovať...

Zaslať požiadavku

Popis

Technické parametre

Súvisiace produkty:

Mfr Part	TLP292-4(4LGBTPE	TLP292-4(GB-TP,E	TLP292-4(LA-TP,E	TLP292-4(TP,E	TLP292-4(V4GBTPE	TLP292-4(V4LATPE	TLP292-4(V4)TP,E
Popis	OPTOČLEN, FOTOTRANSISTOR OUT	OPTOČLEN, FOTOTRANSISTOR OUT	OPTOČLEN, FOTOTRANSISTOR OUT	OPTOČLEN, FOTOTRANSISTOR OUT	OPTOČLEN, FOTOTRANSISTOR OUT	OPTOČLEN, FOTOTRANSISTOR OUT	OPTOČLEN, FOTOTRANSISTOR OUT
skladom	80000	80000	80000	80000	80000	80000	80000
Stav produktu	Aktívne	Aktívne	Aktívne	Aktívne	Aktívne	Aktívne	Aktívne
Napätie - izolácia	3750 Vrms	3750 Vrms	3750 Vrms	3750 Vrms	3750 Vrms	3750 Vrms	3750 Vrms
Aktuálny prenosový pomer (min)	100 % pri 5 mA	100 % pri 5 mA	50 % pri 5 mA	50 % pri 5 mA	100 % pri 5 mA	50 % pri 5 mA	50 % pri 5 mA
Aktuálny prenosový pomer (max.)	600 % pri 5 mA	600 % pri 5 mA	150 % pri 5 mA	150 % pri 5 mA	600 % pri 5 mA	150 % pri 5 mA	150 % pri 5 mA
Čas zapnutia/vypnutia (typ)	3us, 3us	3us, 3us	3us, 3us	3us, 3us	3us, 3us	3us, 3us	3us, 3us
Typ vstupu	AC, DC	AC, DC	AC, DC	AC, DC	AC, DC	AC, DC	AC, DC
Typ výstupu	Tranzistor AC/DC	Tranzistor AC/DC	Tranzistor AC/DC	Tranzistor AC/DC	Tranzistor AC/DC	Tranzistor AC/DC	Tranzistor AC/DC
Napätie – výstup (max.)	80V	80V	80V	80V	80V	80V	80V
Prúd - Výstup / Kanál	50 mA	50 mA	50 mA	50 mA	50 mA	50 mA	50 mA
Napätie – vpred (Vf) (typ)	1.25V	1.25V	1.25V	1.25V	1.25V	1.25V	1.25V
Prúd - DC Forward (If) (Max)	50 mA	50 mA	50 mA	50 mA	50 mA	50 mA	50 mA
Prevádzková teplota	-55-C ~ 125-C	-55-C ~ 125-C	-55-C ~ 125-C	-55-C ~ 125-C	-55-C ~ 125-C	-55-C ~ 125-C	-55-C ~ 125-C
Balenie / puzdro	SOP16 (3,9 x 1,27)	SOP16 (3,9 x 1,27)	SOP16 (3,9 x 1,27)	SOP16 (3,9 x 1,27)	SOP16 (3,9 x 1,27)	SOP16 (3,9 x 1,27)	SOP16 (3,9 x 1,27)
Balíček	Páska a kotúč (TR)	Páska a kotúč (TR)	Páska a kotúč (TR)	Páska a kotúč (TR)	Páska a kotúč (TR)	Páska a kotúč (TR)	Páska a kotúč (TR)

Aplikácias:

• Programovateľné ovládače

• Prepínanie napájacích zdrojov

• Simplexné/multiplexné dátové prenosy

Všeobecný popis:

TLP292-4 pozostáva z fototranzistorov opticky spojených s dvomi infračervenými emitujúcimi diódami zapojenými inverzne paralelne a môže pracovať priamo so vstupným striedavým prúdom. TLP292-4 sa nachádza vo veľmi malom a tenkom obale SO16.

Keďže TLP292-4 má zaručenú širokú prevádzkovú teplotu (Ta=-55 až 125 ˚C) a vysoké izolačné napätie (3750 Vrms), je vhodný pre aplikácie s povrchovou montážou s vysokou hustotou, ako sú napríklad programovateľné ovládače.
